Somos expertos en energía reactiva y armónicos desde 1979
Disponemos de una gama completa en soluciones para la Corrección del Factor de Potencia
Baterías Automáticas de Condensadores
Corrección del factor de potencia

2

Fiabilidad y Experiencia
al servicio del Cliente
Condensadores
para corrección del factor de potencia
El alto nivel de calidad de los productos CISAR
es nuestra mejor carta de presentación
Medida y control
Reguladores, Analizadores, Transformadores, Contactores
Reactancias trifásicas para bloqueo de armónicos
Protección de condensadores

CISAR LE AYUDA A REDUCIR EL CONSUMO ELÉCTRICO

para mejorar la eficiencia energética y el rendimiento de su instalación eléctrica

SOMOS EXPERTOS EN ENERGÍA REACTIVA y ARMÓNICOS desde 1979

CALIDAD y EXPERIENCIA A SU SERVICIO

cisar-dark-logo

SECTORES DE ACTIVIDAD

FAQS (PREGUNTAS FRECUENTES)

¿ por qué confiar en CISAR ?

CISAR es sinónimo de calidad y fiabilidad. Aplicamos este valor a todos nuestros productos, sin importar el tipo de instalación a la que se destinan, ni de si se trata de un equipo pequeño, mediano o grande. CISAR es sinónimo de experiencia. Verdaderos especialistas en corrección del factor de potencia y armónicos, con una trayectoria empresarial de más de 30 años. CISAR es sinónimo de cercanía. A través de nuestra red de delegados comerciales procuramos mantener contacto permanenente con los Clientes, asesorándoles y atendiendo sus peticiones.

Porque-confiar-en-cisar



¿ qué batería escoger, una de 400 V ó una de 440 V ?

que-bateria-escoger



El departamento técnico CISAR le asesorará para calcular y escoger la mejor opción en cada caso.

¿ qué tipo de empresa necesita una batería de condensadores ?

Hasta hace pocos años, el usuario de una batería de condensadores ha sido principalmente el sector industrial ó terciario de medio-gran tamaño.

En el actual marco legislativo referido a la tarificación del coste energético en sistemas eléctricos trifásicos, no existe una potencia de contratación mínima a partir de la cual a un usuario se le cobre por consumo de energía reactiva.

Es decir, que cualquier usuario con una instalación trifásica, en cualquiera de las modalidades de facturación en Baja Tensión (2.0 / 2.1 / 3.0 / 3.1 ) puede ser penalizado por consumo de energía reactiva en caso de no tener compensada la instalación con una batería de condensadores.

Esta circunstancia es consecuencia directa de la implementación de los contadores “inteligentes” denominados “smart meters” que integran en un solo aparato las lecturas de activa y reactiva. Los “smart meters” son de obligada instalación en nuevas acometidas, y están sustituyendo progresivamente a los antiguos contadores electro-mecánicos que todavía existen en muchas de ellas.

En síntesis, significa que actualmente cualquier pequeña empresa, comercio, comunidad de vecinos, etc. perteneciente hasta hace poco al grupo de los denominados clientes de bajo consumo, puede necesitar una batería de condensadores para eliminar el recargo de energía reactiva en la factura.

En el ámbito exclusivamente industrial perteneciente a grandes consumidores o a empresas que contratan en modalidad de “Alta Tensión” hay que tener en cuenta que, además de compensar la energía reactiva de modo centralizado, hay que compensar también las pérdidas del transformador con un condensador fijo en su lado de B.T., ya que en estos casos el transformador es propiedad de la empresa y por lo tanto es su responsabilidad mejorar su eficiencia compensando la energía reactiva en el devanado de baja tensión.

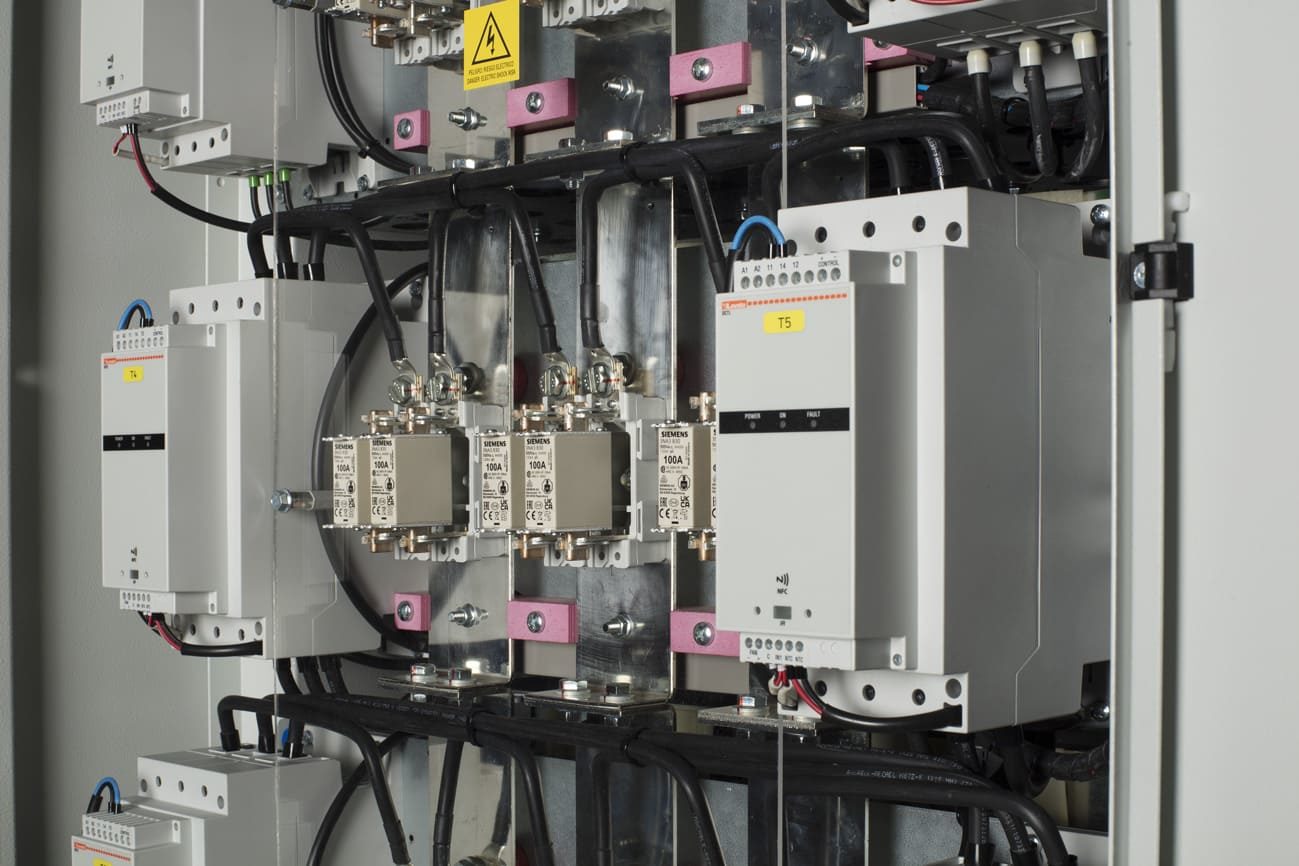

Una Batería Automática de Condensadores es un equipo capaz de detectar la presencia de energía reactiva inductiva en una instalación eléctrica, y mediante la conexión de sus grupos de condensadores conseguir la potencia reactiva capacitiva necesaria para eliminarla.
Las baterías de condensadores son elementos imprescindibles para reducir el coste energético de una instalación.
Mejoran el rendimiento eléctrico y contribuyen a la disminución de las emisiones de CO2 a la atmósfera.

rendimiento-electrico

Armónicos en la red eléctrica … ¿ cómo actuar ?

Cada vez son más frecuentes los problemas ocasionados por una elevada distorsión armónica en una red eléctrica, causados por el creciente e imprescindible uso de: variadores de frecuencia, arrancadores estáticos, hornos de inducción electromagnética, ilumuinación electrónica, UPS, etc.
Si estos problemas no se tratan de forma adecuada provocan principalmente estos efectos sobre la instalación eléctrica: saturación de transformadores caídas de tensión aumento de la intensidad circulante por el neutro disparo de diferenciales sobrecalentamiento en los conductores agotamiento prematuro de las baterías de condensadores Los armónicos pueden “entrar” por dos lugares: 1.- Desde la propia instalación del usuario con el uso de los elementos de carga “no lineal” mencionados anteriormente. 2.- Por la linea exterior en el caso de compartir transformador con otro/s usuario/s y ser éste/os el/los generadores de armónicos. ¿ Cómo debemos actuar ? Hay que realizar una medición completa de armónicos con un analizador de redes para determinar:

  • nivel de distorsión armónica en corriente y en tensión ( THDi % / THDu % )
  • tipo/s de armónico/s predominante/s
    (ambos valores son importantísimos porque determinan el tipo de condensadores y de inductancias trifásicas que habrá que utilizar)

Medicion de armónicos

En estos casos, ¿ cuál es la solución al problema ?

  • Instalar una batería de condensadores con filtros para BLOQUEO/RECHAZO de armónicos
  • Instalar un condensador fijo con filtros para BLOQUEO/RECHAZO de armónicos, para compensar las pérdidas del transformador.

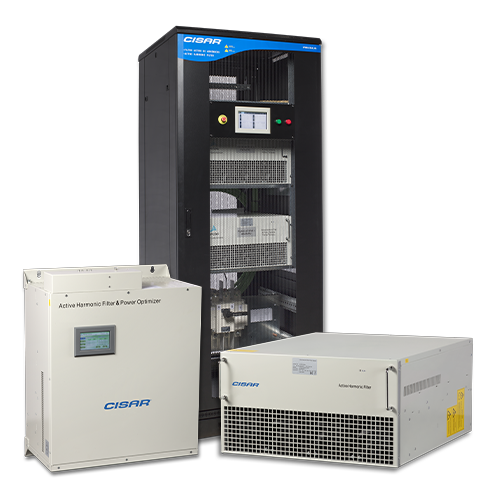

  • Instalar un filtro de ABSORCIÓN en la cabecera de la instalación, para evitar la entrada de los armónicos que viene de fuera.
  • Instalar varios filtros de ABSORCIÓN en cada una de las lineas generadoras de armónicas dentro de la propia instalación.

Un filtro de ABSORCIÓN no sustituye a una batería de condensadores, aunque ésta posea filtros de BLOQUEO/RECHAZO, y viceversa.

+ información:  DOCUMENTACIÓN TÉCNICA / MANUAL TÉCNICO CISAR
Departamento técnico CISAR
