Introducción
La potencia reactiva puede provocar una serie de problemas, como pérdidas energéticas significativas, sobrecargas en los equipos, y un aumento en los costes de electricidad debido a penalizaciones por un bajo factor de potencia. Por lo tanto, la compensación de reactiva es esencial para mantener la eficiencia energética y evitar estos problemas en instalaciones industriales y comerciales, entre otras.
Os vamos a ayudar a entender los criterios clave para la elección entre diferentes tipos de baterías de condensadores, ya sean con o sin filtros de rechazo armónico, o 400V o 440V y ofrecer asesoramiento para tomar decisiones según las necesidades específicas de cada instalación.
Factores a tener en cuenta para la selección de Baterías de Condensadores
A la hora de escoger una Batería de Condensadores es crucial tener en cuenta las necesidades de cada instalación y, por lo tanto, hay diversos factores que se den de tener en cuenta:
- Presencia de armónicos: Evaluar si existen cargas distorsionantes en el sistema eléctrico y valorar el riesgo de resonancia armónica.
- Tipo de Cargas: Tener en cuenta la rapidez con la que varía el consumo de las cargas.
- Tensión de Red: Conocer si la instalación a menudo se ve afectada por sobretensiones.
- Escalonado: Analizar si la Batería de Condensadores deberá ajustarse a diferentes niveles de compensación de potencia reactiva en función de las necesidades del sistema eléctrico.
- ¿Tienes solamente Reactiva Inductiva o también Reactiva Capacitiva? El SVG (Generador de Var Estático) es tu solución.
Elección de la Batería de Condensadores
Presencia de Armónicos
La presencia y magnitud de los armónicos en la red eléctrica son factores determinantes en la selección de la batería de condensadores. Los armónicos pueden distorsionar la tensión y la corriente, afectando el rendimiento de los equipos eléctricos y aumentando las pérdidas en el sistema.
Desde CISAR recomendamos que, si el nivel de THDu es superior al 3% y el THDi es superior al 15% a plena carga, la Batería de Condensadores sea Con Filtros de Rechazo Armónico, y de esta manera se evitan amplificaciones armónicas que pueden desencadenar en una resonancia eléctrica.
Equipos CISAR con Filtros de Rechazo Armónico
- Batería de Condensadores con filtros al 5º armónico: Equipos con filtros de rechazo armónico desintonizados a 189 Hz para rechazar armónicos de orden 5º y superiores. Soportan un THDu máximo de 6%.
- Batería de Condensadores con filtros al 3º armónico: Equipos con filtros de rechazo armónico desintonizados a 134 Hz para rechazar armónicos de orden 3º y superiores. Soportan un THDu máximo de 8%.
Tipo de Cargas
Determinar qué tan rápido varía el consumo de las cargas conectadas al sistema eléctrico es fundamental para la selección del equipo de compensación de reactiva.
Equipos CISAR para cargas rápidas y SIN presencia de armónicos
- FAST CAP 400V: Equipo específicamente diseñado para instalaciones con bajo contenido armónico y condiciones exigentes de trabajo en cuanto a rapidez de conexión y finura de los pasos.
- FAST CAP 440V: Equipo específicamente diseñado para instalaciones con bajo contenido armónico y condiciones exigentes de trabajo en cuanto a rapidez de conexión y finura de los pasos. Equipado con condensadores reforzados en tensión de 440V nominales.
Equipos CISAR para cargas rápidas y CON presencia de armónicos
Prensas hidráulicas, máquinas de soldadura de arco, ascensores, grúas eléctricas, entre otros, son cargas que tienen grandes consumos de energía reactiva en cortos períodos de tiempo. Estas rápidas y grandes conexiones provocan grandes picos de corriente que pueden generar reactiva y armónicos en la instalación.
- Batería de Condensadores Estática con Filtros al 5º armónico: Equipo con maniobra mediante tiristores, para una mayor velocidad de conexión de los escalones, y filtros de rechazo armónico desintonizados a 189 Hz para rechazar armónicos de orden 5º y superiores. Soportan un THDu máximo de 6%.
Tensión de Red
Es esencial analizar las condiciones de tensión y las posibles variaciones en el sistema eléctrico para elegir la mejor Batería de Condensadores i para tu instalación. En CISAR disponemos de una gama de condensadores de la más alta calidad y que pueden soportar cualquier sobretensión.
Equipos CISAR con condensadores a 400V
- PHICAP 400V: Equipo estándar para la compensación de reactiva y sin presencia de armónicos.
Equipos CISAR con condensadores reforzados a 440V
- PHICAP PLUS 440V: Equipo estándar para la compensación de reactiva y sin presencia de armónicos. Equipado con condensadores reforzados en tensión de 440V.
Conclusiones

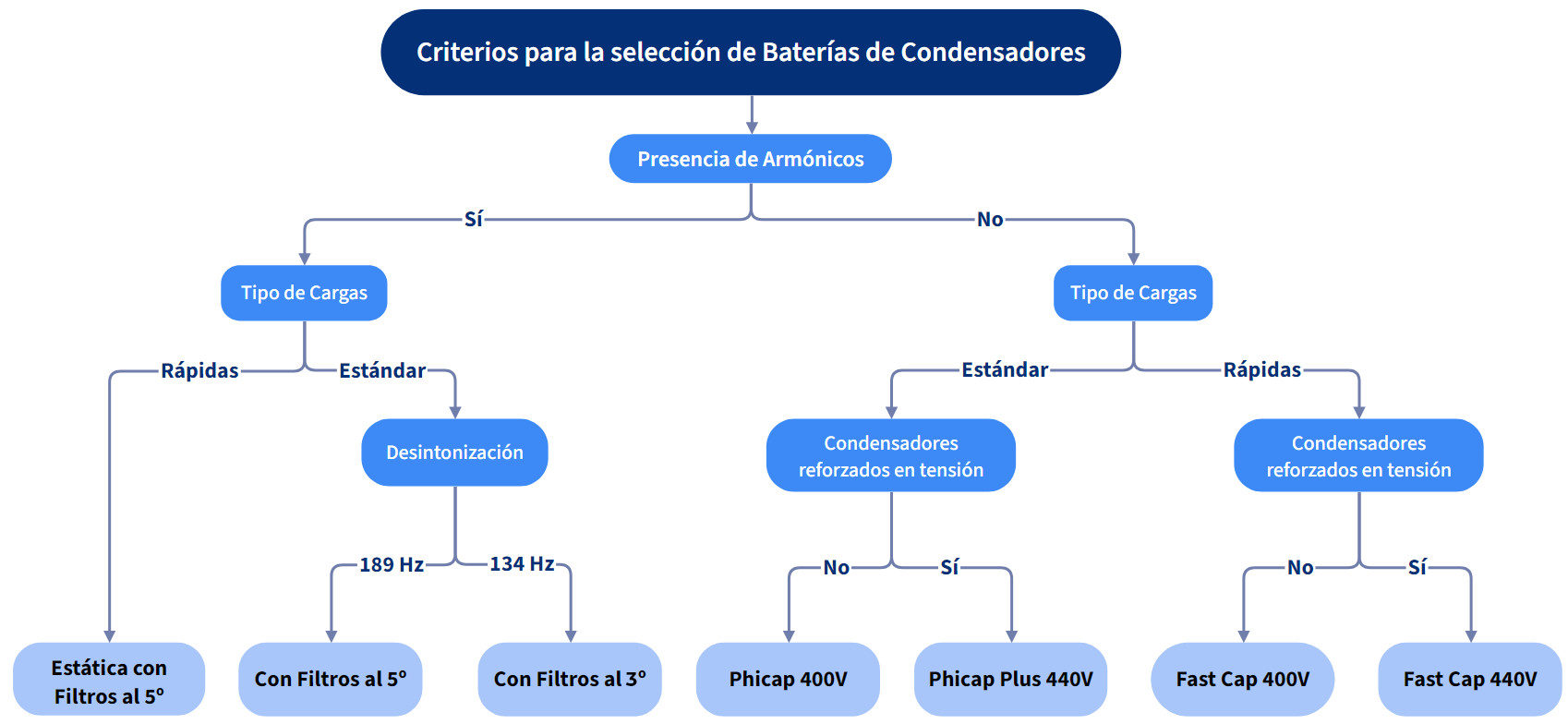

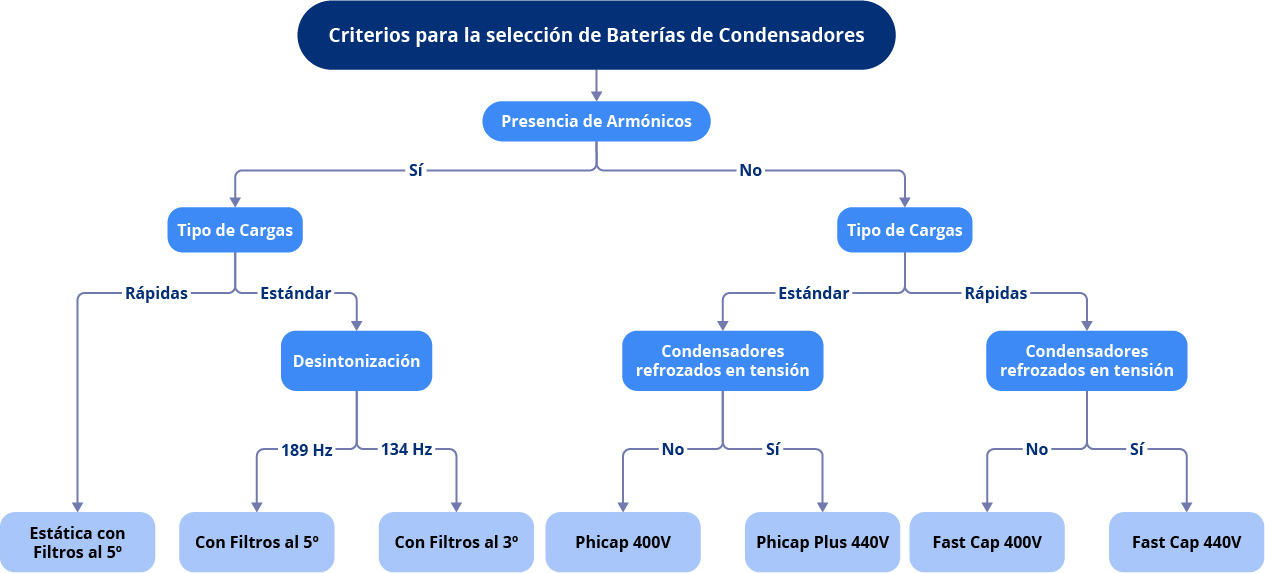

A continuación, utilizaremos una tabla a modo de resumen para ver qué batería de Condensadores escoger según las características de la instalación.
En resumen, la selección de las Baterías de Condensadores debe basarse en un análisis detallado de la red eléctrica y las características específicas de cada instalación.
Al considerar factores como la tensión de red, la presencia de armónicos y el tipo de cargas, es posible elegir la solución más adecuada para mejorar la eficiencia energética, reducir costes operativos y mantener la estabilidad y calidad del suministro eléctrico.
