¿Qué es la potencia reactiva y por qué es importante?
La potencia reactiva es una parte de la energía eléctrica que, aunque no se convierte en trabajo útil (como luz, calor o movimiento), es necesaria para que ciertos equipos eléctricos funcionen correctamente. Esto ocurre en sistemas que incluyen componentes como motores, transformadores o condensadores, donde se produce un desfase entre tensión y corriente.
A diferencia de la potencia activa, que es la energía realmente aprovechada, la potencia reactiva circula por el sistema sin realizar trabajo útil. Sin embargo, es esencial para mantener el funcionamiento estable de los equipos.
El triángulo de potencias
Para entender mejor cómo se relacionan las diferentes formas de potencia en un sistema eléctrico, se utiliza el «triángulo de potencias». Este triángulo muestra:
- Potencia activa (P), que es la energía utilizada para realizar trabajo real.
- Potencia reactiva (Q), que es la energía necesaria para mantener el sistema. No se materializa en un trabajo útil, pero es necesaria para estabilizar equipos como motores y transformadores.
- Potencia aparente (S), que es la combinación total de ambas y se mide en voltamperios (VA).
El ángulo de desfase(φ) entre tensión y corriente determina la eficiencia del sistema, que se mide mediante el factor de potencia.
Impacto de la Potencia Reactiva en las Instalaciones Eléctricas
Aunque la potencia reactiva es necesaria, su exceso tiene desventajas:
- Sobrecarga del Sistema: La potencia reactiva aumenta la corriente, provocando sobrecargas en cables y transformadores, lo que acorta su vida útil.
- Pérdidas de Energía: Incrementa las pérdidas por efecto Joule (calentamiento), lo que resulta en mayor consumo energético.
- Reducción de Capacidad: Limita la cantidad de potencia activa que se puede transportar y distribuir al ocupar parte de la capacidad disponible.
- Penalizaciones Económicas: Las compañías eléctricas imponen cargos adicionales a quienes consumen demasiada energía reactiva, lo que puede aumentar significativamente las facturas eléctricas.
Equipos que Generan Potencia Reactiva
En el entorno industrial, varios equipos generan potencia reactiva, y los principales son:
- Motores eléctricos: Los motores de inducción son los principales generadores. A medida que la carga en estos motores varía, también lo hace la cantidad de potencia reactiva que generan.
- Transformadores: Sus bobinas inductivas generan potencia reactiva en el proceso de transformación de voltaje.
- Luminarias con balastos: Los balastos inductivos de lámparas fluorescentes también contribuyen a aumentar la reactiva.
- Sistemas de climatización y refrigeración: Sus compresores y ventiladores aportan reactiva al sistema.
Baterías de Condensadores CISAR: Solución Eficaz para la Energía Reactiva Inductiva
En CISAR, con más de 45 años de experiencia, ofrecemos soluciones avanzadas para la compensación de la energía reactiva inductiva. Nuestras baterías de condensadores están diseñadas para optimizar el factor de potencia, reducir los costes energéticos y evitar sobrecargas en las instalaciones eléctricas.

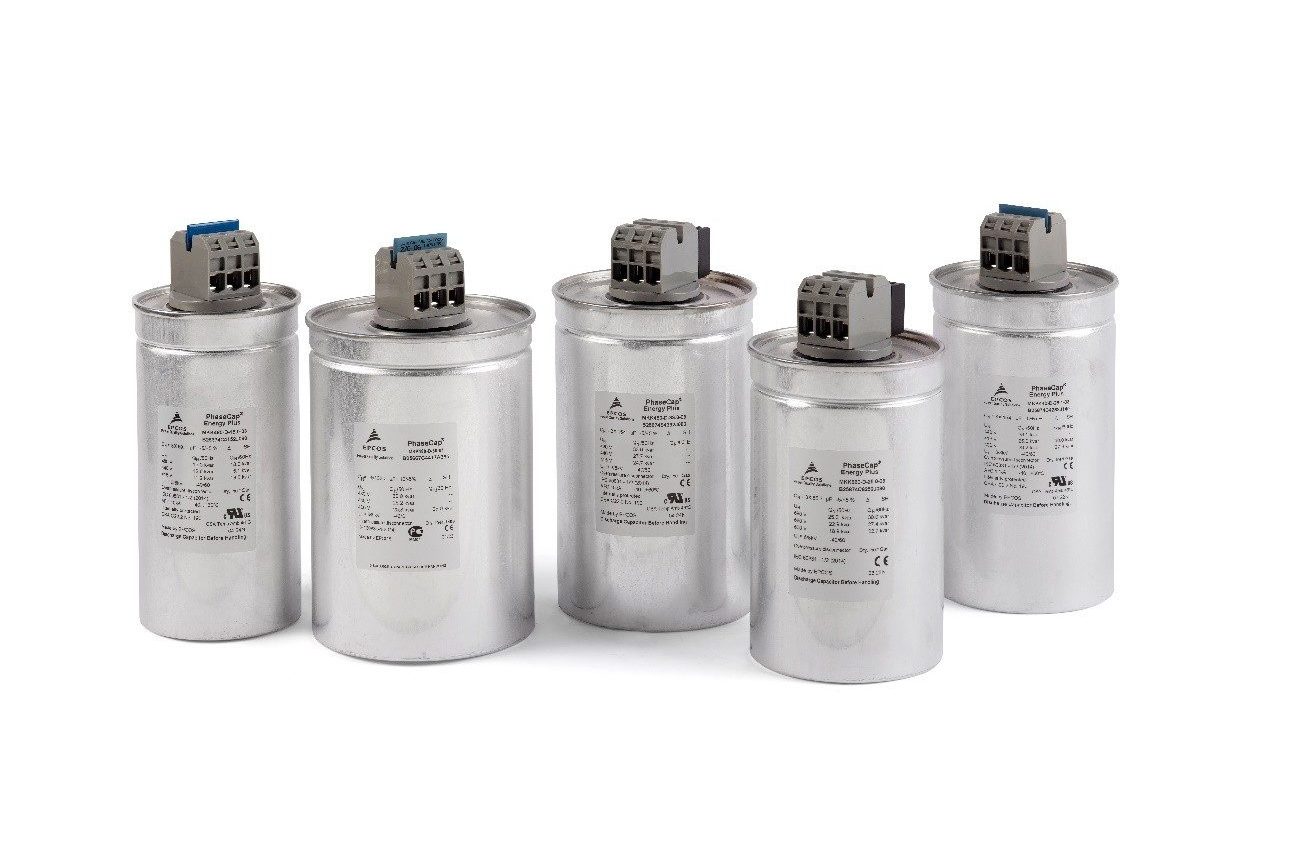

Disponemos de una amplia gama de baterías de condensadores. Cada una de nuestras baterías está equipada con condensadores EPCOS-TDK, lo que garantiza una fiabilidad y durabilidad superior en condiciones exigentes.
Además, nuestras soluciones están diseñadas para una instalación fácil y rápida, con opciones de programación preconfigurada desde fábrica y sistemas de ventilación forzada para evitar sobrecalentamientos. Si te interesa saber más sobre cómo nuestras baterías pueden mejorar la eficiencia energética en tu instalación, te invitamos a explorar nuestro apartado de baterías de condensadores o a leer más en nuestros artículos sobre cómo elegir la batería adecuada.
¿Qué es la Potencia Reactiva Capacitiva?
La potencia reactiva capacitiva es la que se genera en sistemas eléctricos donde predominan componentes capacitivos, como los condensadores. A diferencia de la potencia reactiva inductiva, la potencia reactiva capacitiva produce un desfase donde la corriente adelanta a la tensión. Esta característica la convierte en un recurso muy útil para compensar la potencia reactiva inductiva en un sistema, mejorando el factor de potencia y reduciendo la carga reactiva total en la red eléctrica.
Sin embargo, puede darse la casuística de que nos encontremos una instalación capacitiva. Esto puede ser debido a diferentes factores, como pueden ser:
- Largas tiradas de cable.
- Iluminación led, donde esta es la carga principal.
- Gran cantidad de cargadores eléctricos en corriente continua.
- Motores y rectificadores en corriente continua.
Hasta la fecha, no se está penalizando el exceso de reactiva capacitiva, sin embargo, y tal y como comentábamos en este artículo sobre la penalización capacitiva, esta ya fue incluida en el BOE de enero del 2020, acordando una penalización de 0,00€/kVArCh. Siendo este el primer paso para aplicar penalizaciones en un futuro próximo.
Para compensar la potencia reactiva capacitiva, contamos con nuestro equipo SVG (Static Var Generator) el cual puede compensar la potencia reactiva inductiva y capacitiva.
Conclusión
La potencia reactiva es inevitable en instalaciones eléctricas, pero su gestión adecuada es crucial para reducir costes y mejorar la eficiencia. En CISAR, ofrecemos las soluciones necesarias para compensar el exceso de reactiva y evitar penalizaciones. Con nuestras Baterías de Condensadores y SVG, puedes asegurarte de que tu instalación funcione de manera óptima y eficiente.
